潜液低温离心泵

潜液低温离心泵


产品介绍

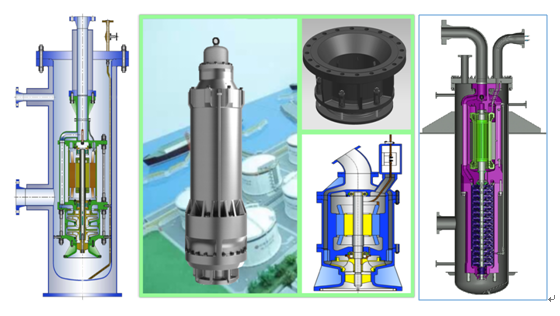

在液化天然气的生产、储运及应用环节,都会用到LNG潜液低温泵,泵与电机集成为一体,长期整体浸没在-162℃的低温环境中工作,无泄漏且电机无需防爆,安全可靠、运行稳定。目前我公司开发的产品系列有LNG潜液加注泵、LNG低压罐内泵、LNG外输高压泵、LNG装船泵、LNG船用液货泵等5个系列50余个型号,基本满足LNG全产业链的泵应用需求。

我公司研发的LNG潜液低温泵在设计、生产及试验均采用国际先进的产品理念和标准,采用多项专有技术,生产全程采用先进的仪器和严格的标准对每一个零部件的质量都精确检验,使产品在运行效率、抗汽蚀性能、无故障周期、运行寿命及稳定可靠性能等多个方面达到了国际先进水平。

1. 产品参数范围

流量范围:~2500m³/h

扬程范围:~2300m

设计温度:-196℃/-60℃

使用温度:-162℃/-104℃/-42℃

设计压力:~15MPa

2. 产品用途

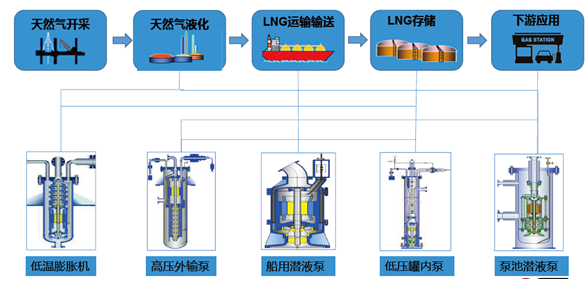

超低温潜液低温泵广泛应用于LNG产业链相关设施的LNG加压和输送流程,包括LNG液化厂、LNG运输船、LNG接收站(码头)、浮式LNG平台、LNG储备站、LNG调峰站、LNG加注站等,此外还可用于空分、化工等行业,用于抽送液氮、液氩、液氢、液氦等液化气体,还可以用于抽送液态乙烯、乙烷、丙烷等低温液态轻烃类物质。


3.产品特点及优势

(1)水力模型根据用户工艺要求量身定制,整机匹配设计,不拼 凑切割,流动损失小,过流顺畅平稳;

(2)国际领先的水力效率和整机效率,高于国标A线2~5%.;

(3)自主研发的恒扬程叶轮,控制关死点压力,减小管路承压;

(4)流量/扬程曲线平缓,高效运行范围宽,系统匹配性好;

(5)独创ASB、ABE转子力平衡设计,可完全抵消转子轴向力,减轻轴承负载,增加运行寿命和无故障运行周期;

(6)低脉冲、低振动、低噪音,具有很高的机械稳定性;

(7)全三维设计造型CFD数值仿真分析,交互优化;

(8)泵和电机、泵井、泵池、底阀等最佳匹配设计;

(9)多学科交互优化技术,实现流体、机电、结构完美融合。
