随着陆地油气资源逐渐减少，世界各国很早就将目光投向了海洋。与陆地钻井平台不同，海上钻井平台空间大小有限，被称为“流动的海上国土”。

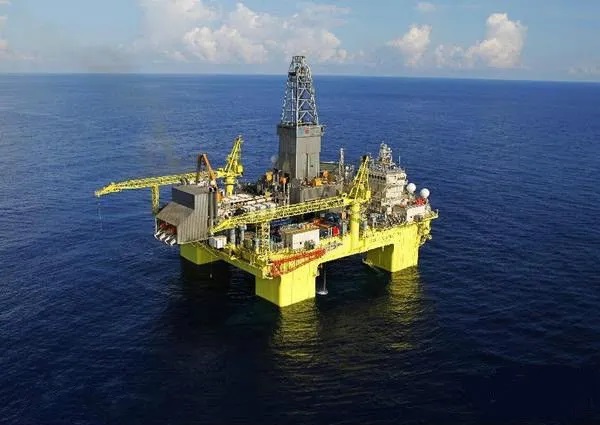

图1 海洋油气平台示意图

海上天然气的开发被认为是最有前景的能源产业之一。除了搭建固定平台，海上浮式生产储油轮FPSO、浮式液化天然气生产储卸装置FLNG、浮式储存及再气化装置FSRU也是海洋石油开发的关键设施，主要用于海上石油、天然气等能源的开采、加工、储存、外运。这种液化天然气的生产方法有一个很大的优势，即不需要将天然气从海上转移到陆上工厂进行液化。FPSO还可以将液化天然气输送到另一艘船上，这是一种非常经济有效的方法。

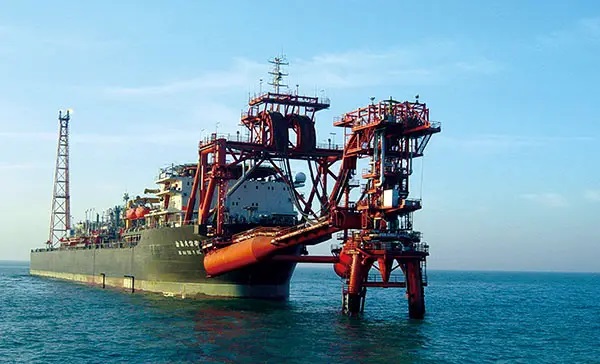

图2 FPSO海上浮式生产储卸油装置示意图

不管是搭建海上石油开采平台，还是选用海上浮式生产储油装置，在开发海底油气资源的采油系统中，所选用的设备都要安装在小型平台上或船上，因此，对所选用的设备有一定的技术限制，即：

1. 设备重量

2. 设备结构的紧凑度

3. 设备的安全性

1. 高拓印刷板式换热器PCHE的产品简介

高拓印刷板式换热器采用类似芯片的加工工艺，利用化学蚀刻技术，在金属薄板上蚀刻出微米至毫米量级的换热单元通道，制造出换热芯板。再将不同流道形式的冷热芯板交替堆叠在一起，通过扩散焊接工艺技术，使相邻芯板紧密结合在一起，形成换热芯体。

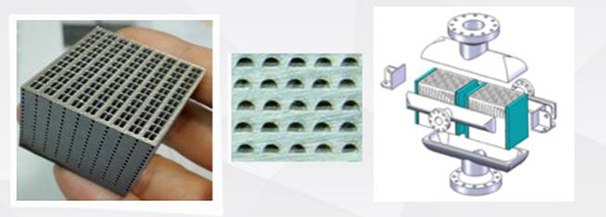

图3 高拓印刷板式换热器PCHE芯体结构示意图

高拓印刷板式换热器的突出特点是换热面积大(通常是常规换热器的十倍以上)、体积小（是常规换热器的十分之一或更小）、重量轻、换热效率高（可达98-99%）、传热温差小（2～5℃）、承压能力强（可达110 MPa）、成本低（可大大节省制造原材料和能耗）、安全易维护等明显优势。

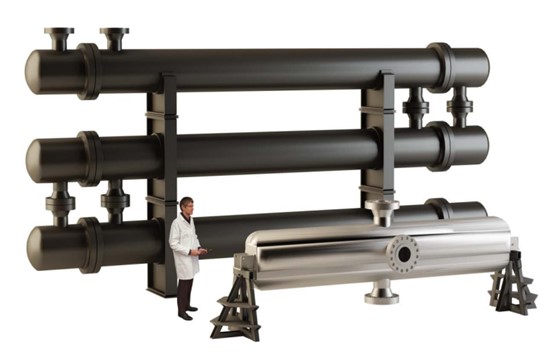

图4 换热效率相同的传统换热器和印刷板式换热器外形尺寸对比图

2.高拓印刷板式换热器PCHE助力海工行业发展

在海上采油工艺系统中，换热器的数量较多，是大型重型设备之一，采用印刷板式换热器代替传统换热器，可以大大降低换热器的重量，减小设备占地面积，并提高换热器的安全稳定性，降低设备的采购成本和维护成本。

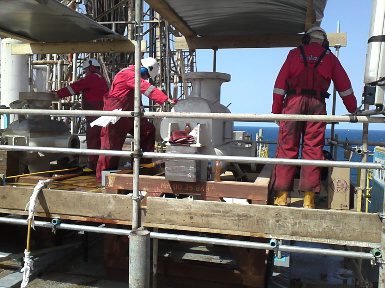

图5 PCHE在海上钻采平台安装示意图

高拓印刷板式换热器PCHE在海上石油钻采装置领域，可用于中央冷却器、主机润滑油冷却器、压缩机出口冷却器、缸套水冷却器等，是海上采油工艺系统中的核心设备。

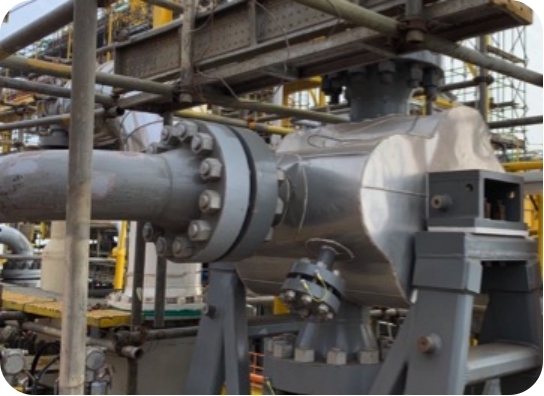

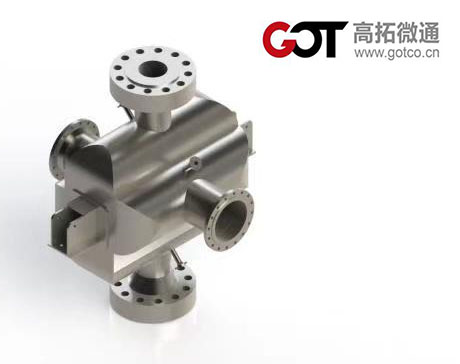

图6 海上油气平台上的压缩机出口冷却器PCHE示意图

高拓微通传热技术（北京）有限公司为中海油集团渤中19-6气田设计制造了4台版式印刷换热器PCHE，经过中国船级社CCS的全过程检验认证，总体已达到国际先进水平，是中国印刷板式换热器技术实现工业化的典型案例。

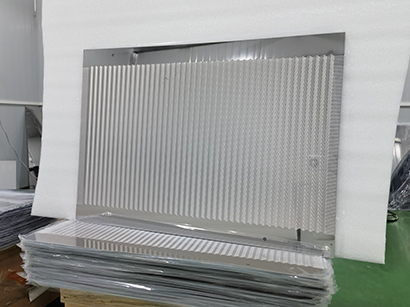

图7 高拓印刷板式换热器PCHE蚀刻面板实物图

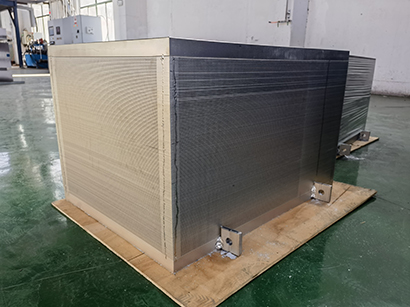

图8 高拓印刷板式换热器PCHE扩散焊换热芯体实物图

高拓微通传热技术（北京）有限公司致力于为海洋油气领域的客户订制版式印刷换热器PCHE,我们擅长根据工况所需功率和换热量的具体要求，在满足安全、操作和检修条件的基础上，大大缩小系统体积和占地面积，使设备小型化，广泛应用于压缩机级间冷却、出口冷却，提高设备安全性、可靠性，降低设备采购和维护成本，满足海洋油气设备尺寸的限制要求。
